Відновлення працездатності сучасної електроніки вимагає високої точності при заміні пошкоджених компонентів. Якщо ви вирішили відремонтувати техніку самостійно, варто відвідати інтернет-магазин VsePlus, де представлено величезний вибір оригінальних радіодеталей. Пам’ятайте, що правильний вибір напівпровідникового елемента визначає не лише успіх відновлення пристрою, а й безпеку всієї схеми у подальшому.
Визначення несправного елемента: діагностика плати
Пошук дефектного компонента завжди починається з візуального огляду текстоліту. Першими ознаками виходу деталі з ладу є помітні тріщини на корпусі, потемніння плати навколо ніжок, сліди гару або характерний неприємний запах горілого пластику.
Якщо зовнішніх пошкоджень не виявлено, переходять до інструментальної перевірки за допомогою мультиметра в режимі продзвонювання діодів або вимірювання опору. Перевіряються переходи між виводами: коротке замикання або повний обрив однозначно вказують на необхідність заміни. Для точної діагностики польових чи біполярних елементів деталь краще випаяти з плати, щоб виключити вплив інших компонентів схеми.
Параметри підбору: напруга, струм, тип корпусу
Щоб придбати сумісні транзистори для ремонту, необхідно ретельно вивчити їх технічні характеристики за документацією виробника (datasheet). Найменша невідповідність ключових параметрів може призвести до миттєвого виходу нового компонента з ладу при першому ж увімкненні пристрою.
При виборі обов’язково враховують такі критерії:
- гранично допустима напруга між основними робочими виводами (колектор-емітер або сток-витік), яка має перевищувати максимальну напругу в колі щонайменше на 20-30%;
- максимальний струм, який здатна пропускати через себе деталь у постійному та імпульсному режимах роботи;
- потужність розсіювання тепла та тепловий опір корпусу, що вкрай важливо для силових каскадів;

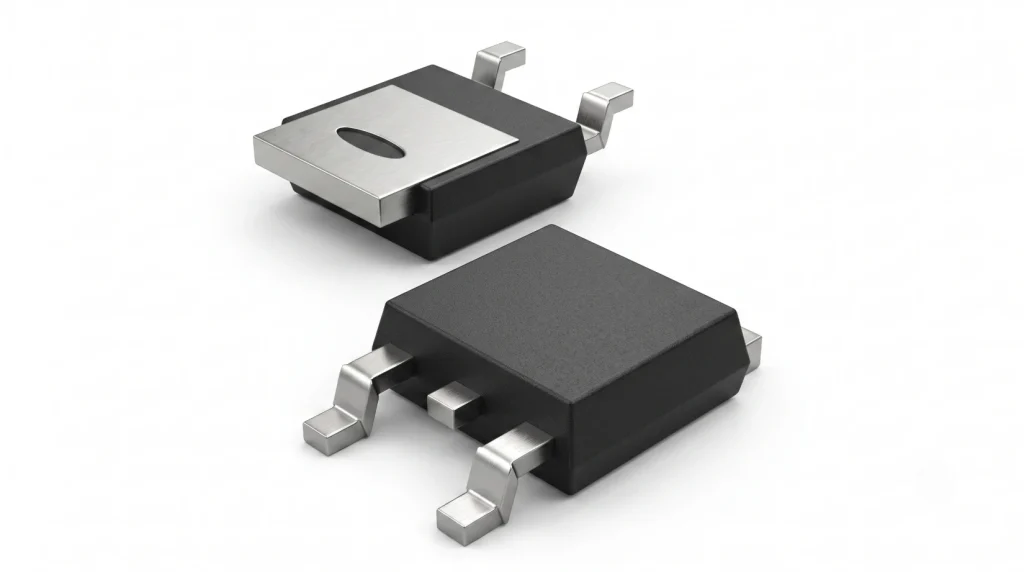

- тип корпусу для поверхневого монтажу (SMD) або для встановлення в отвори (THT), оскільки невідповідність геометричних розмірів унеможливить монтаж на плату.
Також звертають увагу на статичний коефіцієнт передачі струму та частотні характеристики. Якщо новий елемент буде повільнішим за оригінал, він почне сильно грітися під час роботи в імпульсних блоках живлення.
Аналоги та заміна: коли можна використати еквівалент
Знайти ідентичну за маркуванням деталь, особливо в застарілій техніці або рідкісних китайських приладах, буває дуже складно. У таких випадках фахівці підбирають функціональний аналог з аналогічними або кращими робочими характеристиками.
Використання еквівалента цілком припустиме, якщо його параметри струму та напруги рівні або перевищують показники оригінального компонента. Проте категорично заборонено міняти тип провідності (NPN на PNP або N-канальний на P-канальний), оскільки схема просто не зможе працювати. Також при заміні польових транзисторів (MOSFET) важливо контролювати ємність затвора, щоб драйвер керування впорався зі швидким перемиканням нового елемента.
Маркування транзисторів: як читати позначення на корпусі
Розшифрувати символи на поверхні деталі буває непросто через велику кількість стандартів маркування, таких як JEDEC, Pro Electron або JIS. Виробники часто використовують скорочені коди, особливо на дрібних SMD-компонентах, де фізично неможливо розмістити повну назву моделі.

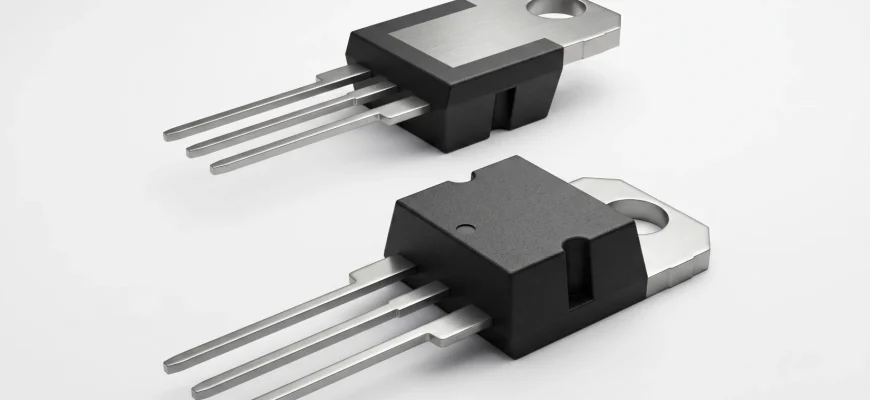

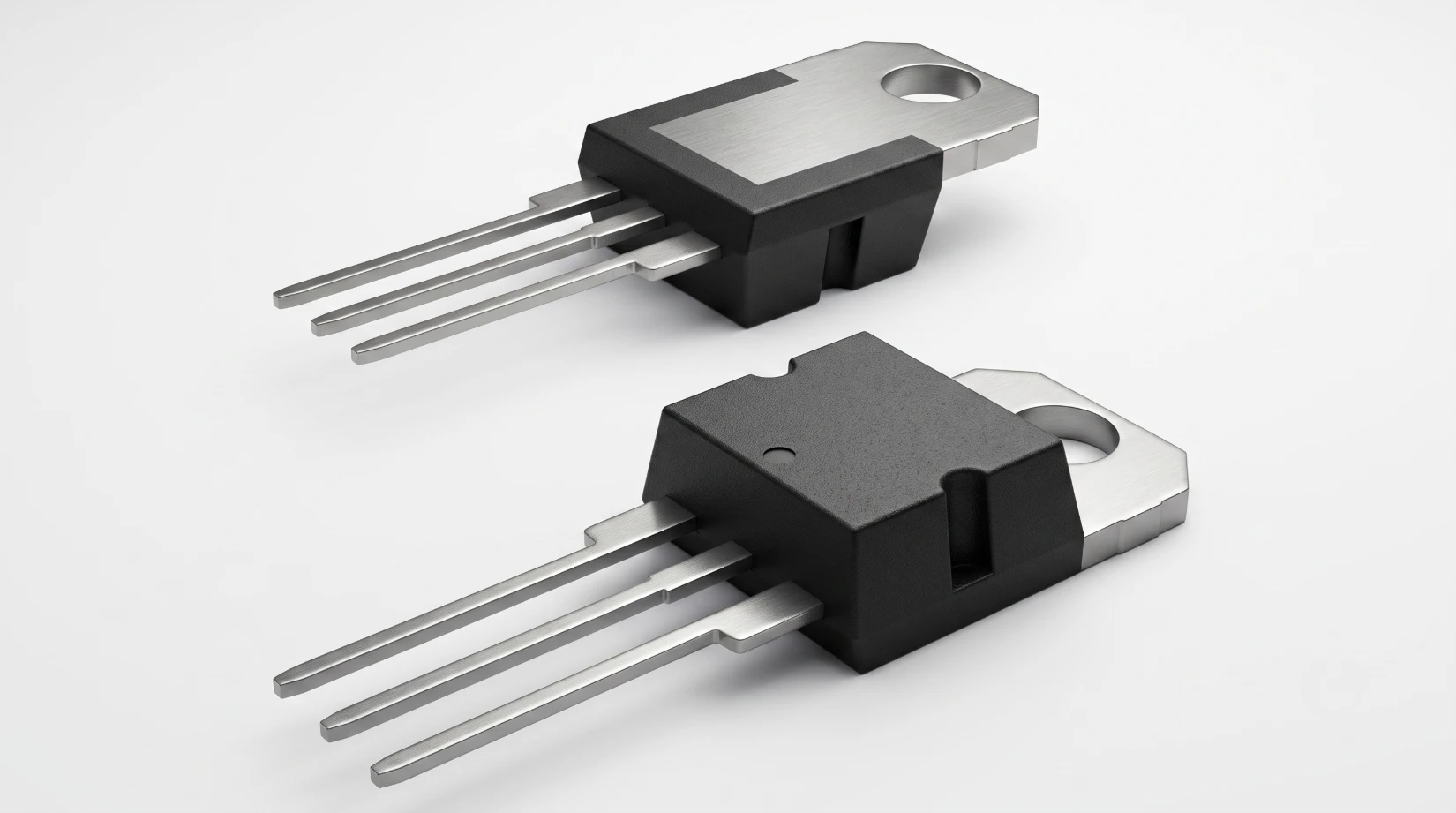

Для ідентифікації використовують спеціальні кодові таблиці та бази даних аналогів в інтернеті. На великих елементах у корпусах типу TO-220 зазвичай вказують повне найменування серії, за яким легко знайти офіційний datasheet. Під час читання маркування важливо не переплутати логотип бренду зі службовими символами, що вказують на дату виробництва чи номер партії випуску.
Помилки при підборі та їх наслідки
Найпоширенішою помилкою початківців є ігнорування типу корпусу та цоколівки (розпинування) виводів деталей. Навіть якщо електричні характеристики аналога ідеально збігаються, інше розташування керуючої ніжки (бази чи затвора) призведе до миттєвого замикання та вигорання інших дорожчих мікросхем на платі.
Ще однією небезпекою є встановлення елемента з меншим запасом за потужністю або робочою частотою. Така деталь працюватиме на межі своїх можливостей, швидко перегріється та знову виведе пристрій з ладу, часто руйнуючи при цьому друковані доріжки текстоліту навколо себе.
Висновки: як обрати транзистор без ризику для плати
Успішний ремонт будь-якої плати базується на уважній діагностиці та точному розрахунку параметрів замінних деталей. Не варто поспішати з монтажем першого ліпшого схожого елемента, адже краще витратити час на вивчення документації та пошук ідеального аналога.
Для безпечного відновлення техніки рекомендується купувати компоненти тільки у перевірених постачальників, які гарантують оригінальність своєї продукції. Професійні консультанти завжди допоможуть підібрати сумісні деталі з урахуванням особливостей вашої схеми та оперативно відправлять замовлення.
